Принцип действия регистраторов основан на измерении времени полета пули через измерительную базу датчиков фиксированной длины и последующим расчетом скорости.
Регистратор состоит из блока датчиков и измерительного блока:
— Блок датчиков включает в себя два индукционных датчика, расположенных на фиксированном расстоянии друг от друга. Датчики установлены в общем корпусе, закрепленном на подставке.
— Измерительный блок включает в себя аналоговую и цифровую части, микропроцессор, жидкокристаллический дисплей, органы управления и индикации, блок питания и вентилятор.

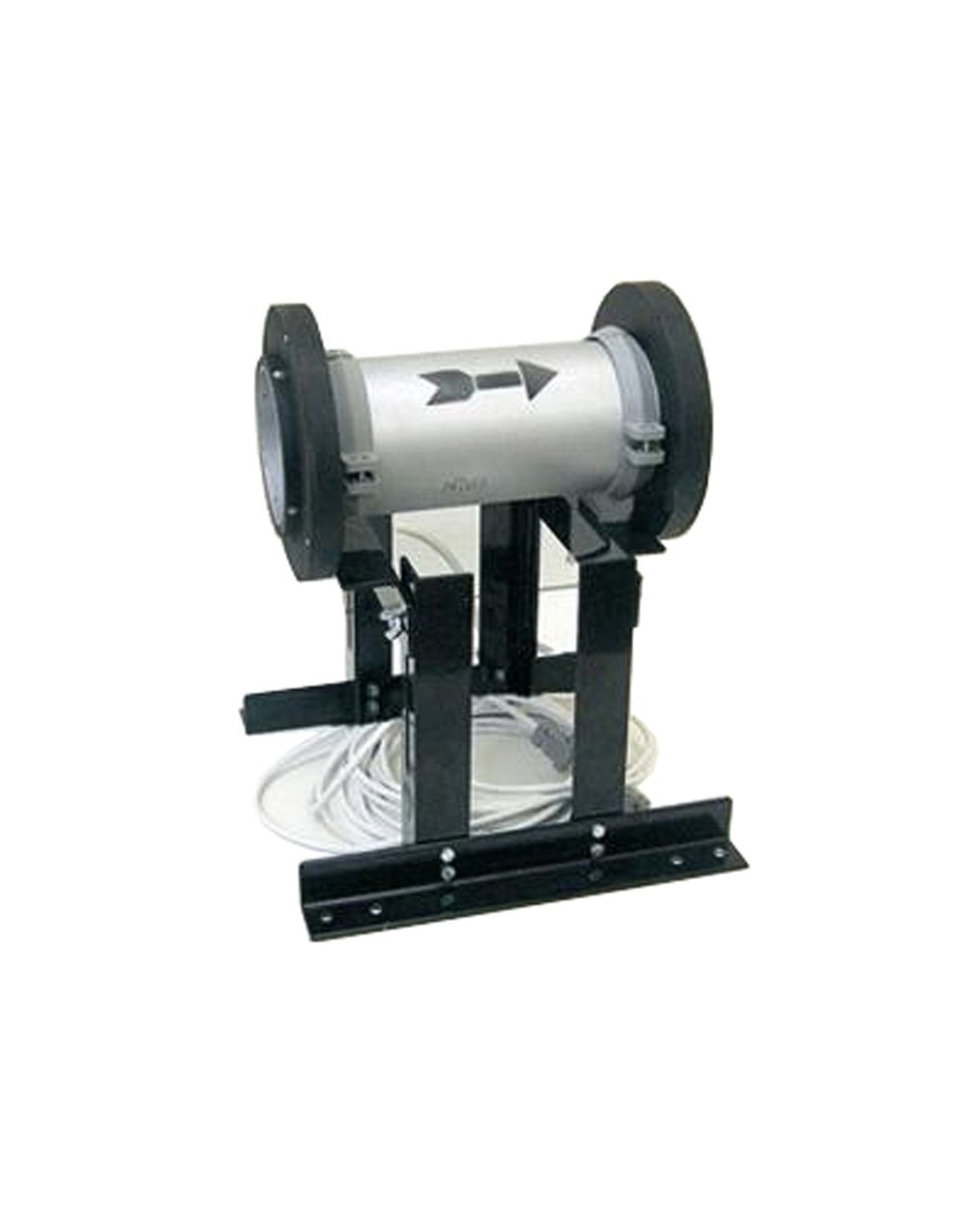

Блок датчиков с подставкой:
Габаритные размеры, мм, не более: 330×325×410
Масса, кг, не более 4,6
Измерительный блок:
Габаритные размеры, мм, не более: 260×180×120
Масса, кг, не более: 2,1
