Принцип действия прибора основан на создании межу прозрачным электродом и обследуемой поверхностью изделия из электропроводящего материала переменного электрического поля. Среднее значение напряженности поля определяется толщиной диэлектрического покрытия на изделии и обеспечивает фоновый уровень яркости свечения слоя электролюминофора, размещенного между прозрачным электродом и обследуемой поверхностью.
В точках поверхности, где происходит поднятие рельефа, напряженность электрического поля возрастает, что вызывает увеличение яркости свечения электролюминофора, и наоборот: понижение рельефа приводит к уменьшению яркости свечения, вплоть до полного его исчезновения. Таким образом, изображение учетного номера на кузове автомобиля будет выглядеть в виде темных цифр на фоне светящегося экрана.
Методика работы с прибором определяется принципом его действия и позволяет выявлять зашпаклеванные места маркировочной площадки и элементы символов первичной (подлинной) заводской маркировки. Кроме того, прибором могут быть обнаружены следы механической обработки металла (уничтожения первичной маркировки) такие как: следы абразива, зачеканивание и.т.д., а также следы сварных швов при вваривании поддельной части детали с маркировочной площадкой.

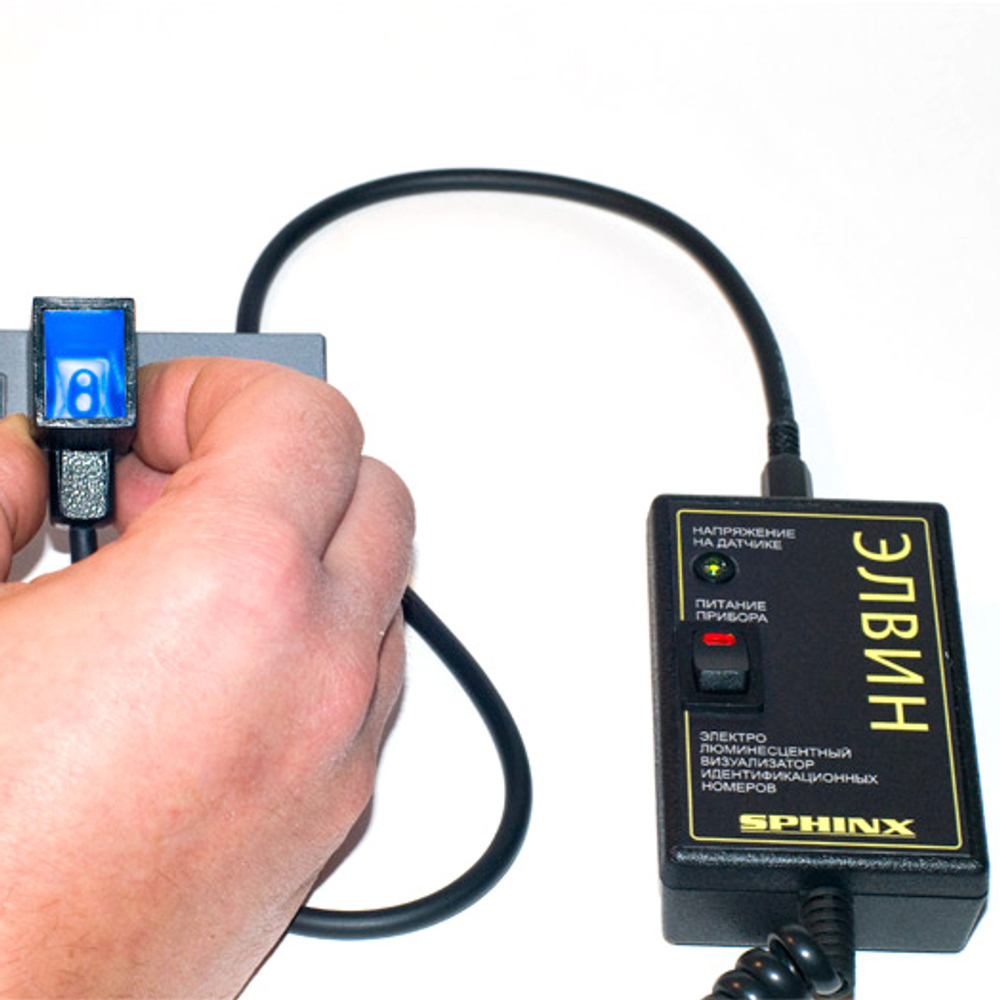

Для обследования участков маркировочной площадки электролюминесцентный преобразователь следует разместить на плоскости панели с нанесенной маркировкой. Далее следует сравнить маркировку, видимую непосредственно, с изображением на электролюминесцентном экране. Наличие дополнительных темных линий на светящемся экране свидетельствует о наличии скрытых элементов маркировки.
Изменения толщины лакокрасочного покрытия на обследуемом изделии приводит к изменению яркости свечения электролюминесцентного экрана. Уменьшение толщины вызывает увеличение яркости, а увеличение толщины уменьшение яркости свечения. Граница между участками поверхности с различной толщиной покрытия будет выглядеть на экране как граница межу участками с разной яркостью свечения.
В комплект прибора входит контрольный образец для проверки работоспособности индикатора. Он выполнен по технологии производства печатных плат и имитирует возможные варианты подделки учетных номеров. При установке преобразователя на отдельные элементы маркировки на экране можно увидеть скрытые элементы маркировки. В верхней части рисунка приведена видимая маркировка, а в нижней - скрытая.
Достоинства:
— Наглядность и оперативность проверки, непосредственное наблюдение результата в процессе проверки;
— Выявление признаков подделки не только стальных кузовов, но и кузовов из сплавов алюминия; (модельный ряд автомобилей AUDI и др.);
— Проверка в труднодоступных местах, неограниченная площадь проверки;
— Непрерывная работа в течении неограниченного времени;
— Ударопрочный датчик;
— Простота использования -отсутствует необходимость настройки, калибровки;
— Мгновенная готовность к работе после включения;
— Мобильность, малые размеры (комплект умещается в одной руке);
— Отсутствие необходимости в расходных материалах;
— Широкий диапазон рабочих температур;
— Надежность, эргономичность.
Основные технические характеристики ЭЛВИН (расширенная комплектация):
• Максимальный фиксированный зазор за счёт не проводящего покрытия - 0,3 мм;
• Разрешающая способность равна толщине покрытия;
• Питание индикатора осуществляется от бортовой батареи аккумуляторов 12 В, сетевого адаптера или аккумуляторного блока (в зависимости от комплектации);
• Средний ток, потребляемый прибором от источника питания: 150 мА;
• Время установления рабочего режима после включения прибора не превышает 10с;
• Время непрерывной работы: не ограничено;
• Прибор устойчиво работает при следующих условиях:
– Температура воздуха от -20°С до +40°С;
– Относительная влажность 80% при + 25°С;
– Атмосферное давление от 84 до 106,5 кПа.
Комплектация №2 (расширенная):

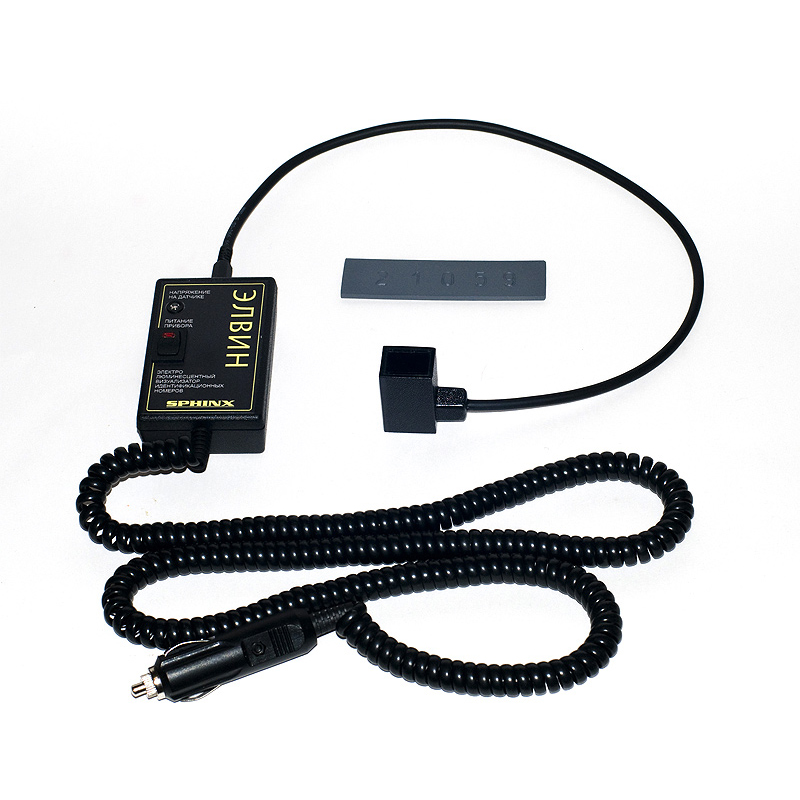

• Прибор с датчиком;
• Кабель для питания от прикуривателя (12В.);
• Кабель для питания от 220 В (50Гц);
• Аккумуляторный блок;
• Блок питания для подзарядки;

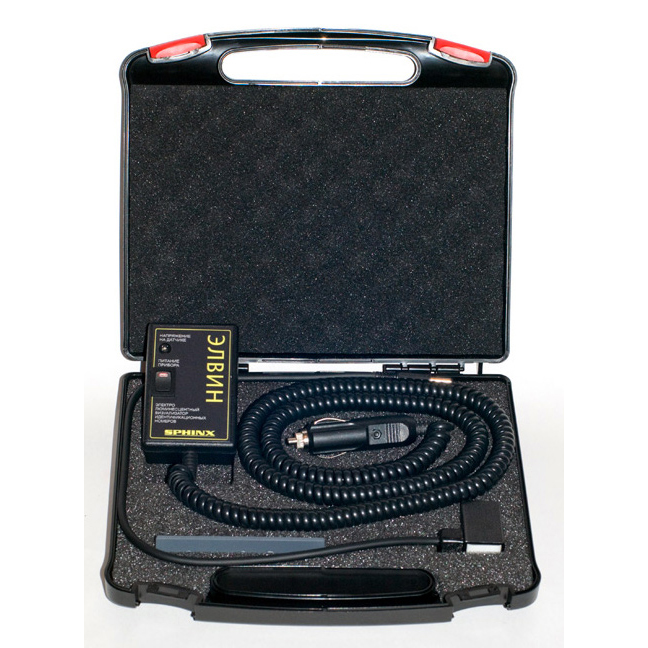

• Чемодан для хранения и транспортировки;
• Паспорт.
