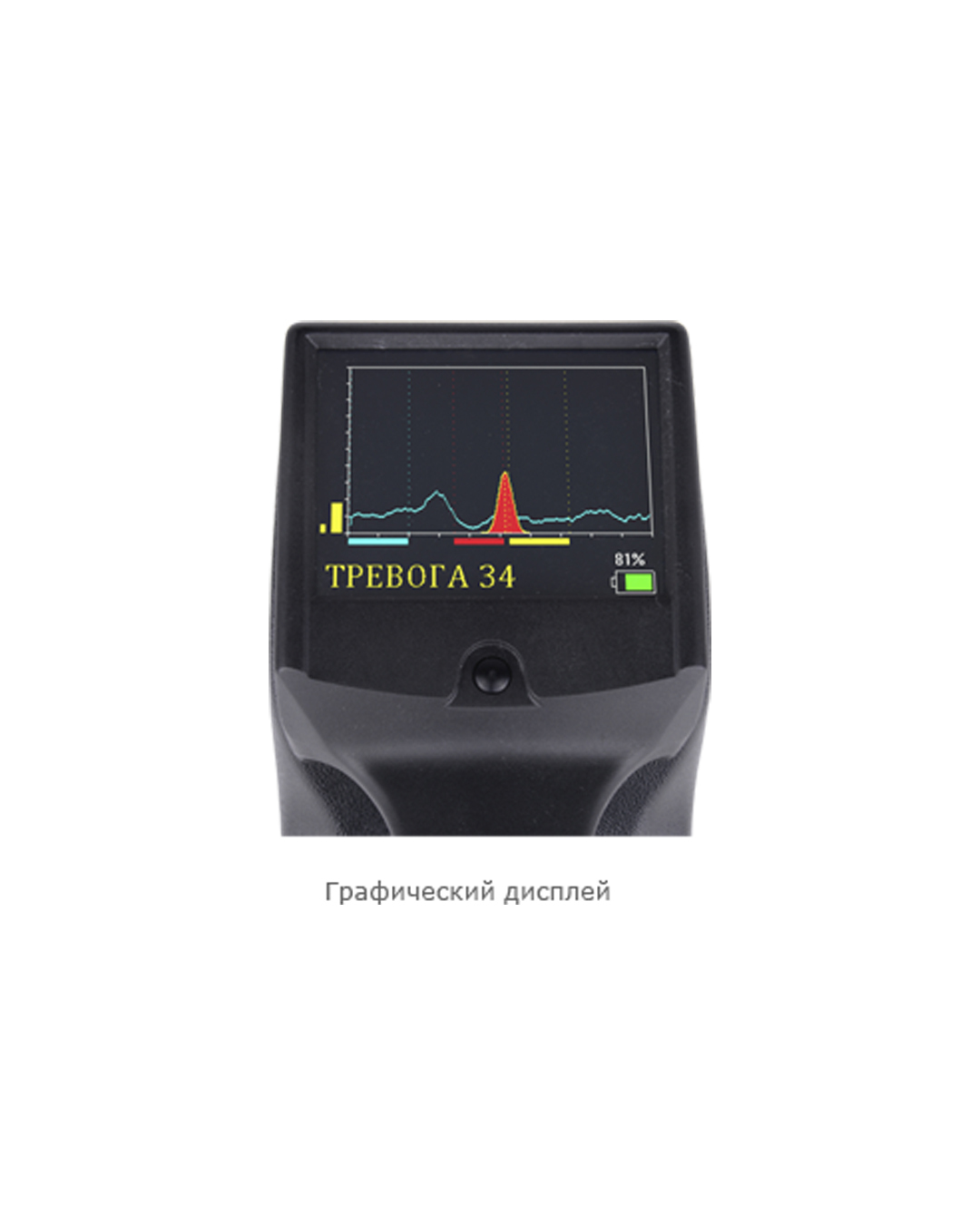

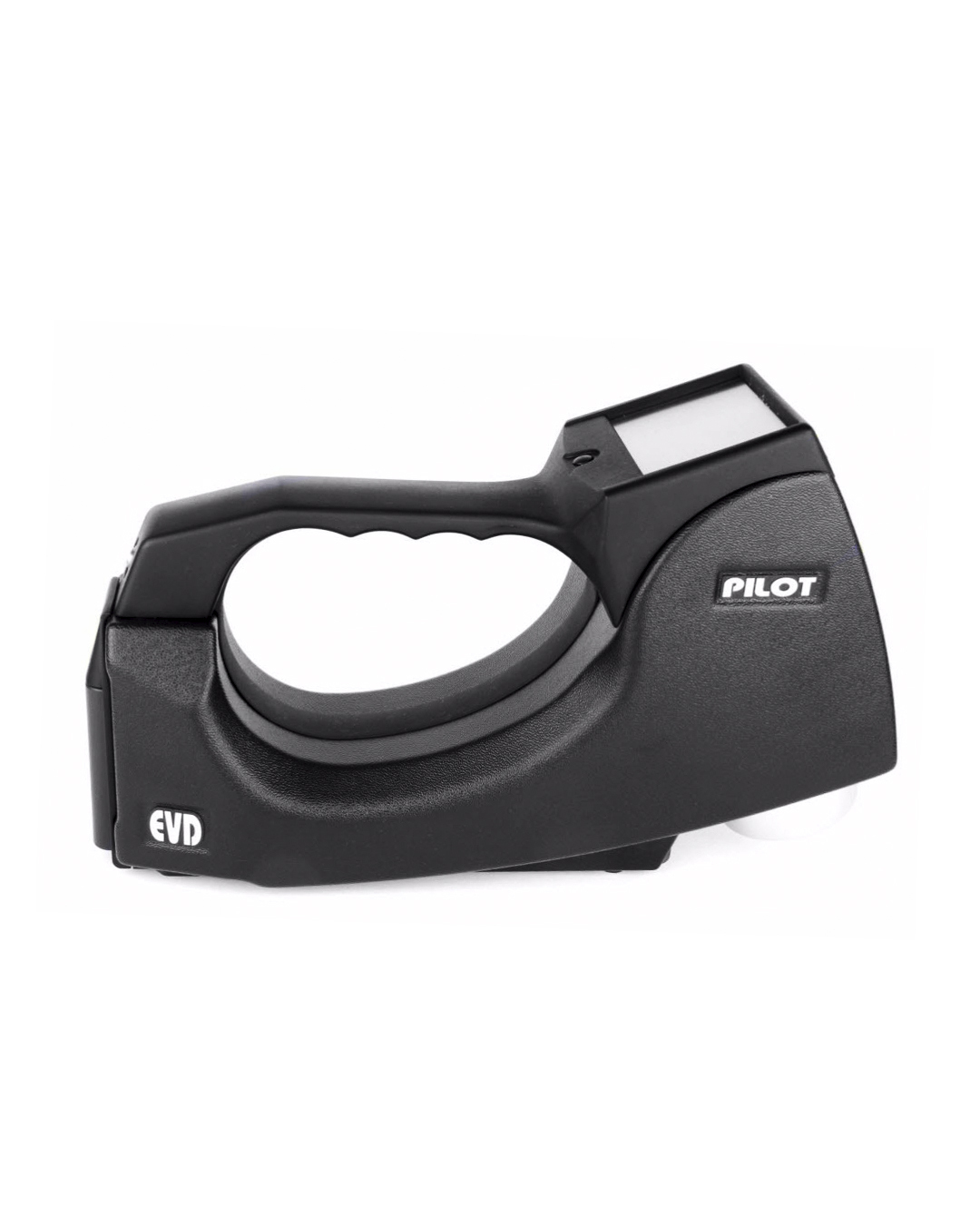

На цветной графический дисплей детектора «Пилот-М1 премиум» выводится информация об уровне сигнала и ионограмма (плазмограмма) пробы. По месту расположения «пика» можно провести предварительную идентификацию обнаруженного ВВ, что позволяет минимизировать количество ложных тревог.
В памяти детектора может сохраняться информация более миллиона ионограмм (плазмограмм).
Отличительные особенности прибора:
• Высокий уровень чувствительности прибора сочетается с высокой селективностью;
• Широкая номенклатура обнаруживаемых ВВ;
• Регулировка порога обнаружения паров ВВ в зависимости от фоновой обстановки;
• Отсутствие в составе изотопного источника;
• Отсутствие специальных калибровочных операций;
• Отсутствие специального газового питания.
Технические характеристики:
| Минимальный предел обнаружения паров тринитротолуола при температуре 20±2˚С не хуже, г/см3 | 1×10-13 |
|
Минимальный предел обнаружения следовых количеств взрывчатых веществ при температуре 20±2˚С не хуже, г
- по частицам тринитротолуола
- по частицам гексогена
- по частицам ТЭНа
|
1×10-10 1×10-9
5×10-10
|
| Время отклика на наличие следов взрывчатых веществ не более, с | 1 |
| Время готовности к работе после включения не более, с | 10 |
| Индикация о наличии следовых количеств взрывчатых веществ |
Визуальная и звуковая
(дисплей)
|
| Электропитание |
от 190В до 242В, (50±1) Гц
или аккумуляторная батарея 7,2В
|
|
Условия эксплуатации:
температура окружающей среды, ˚С
влажность (при +25˚С, без конденсата) до, %
|
+0 ... +50
95
|
| Габаритные размеры, мм | 310×190×90 |
| Масса с батареей питания не более, кг | 1,8 |

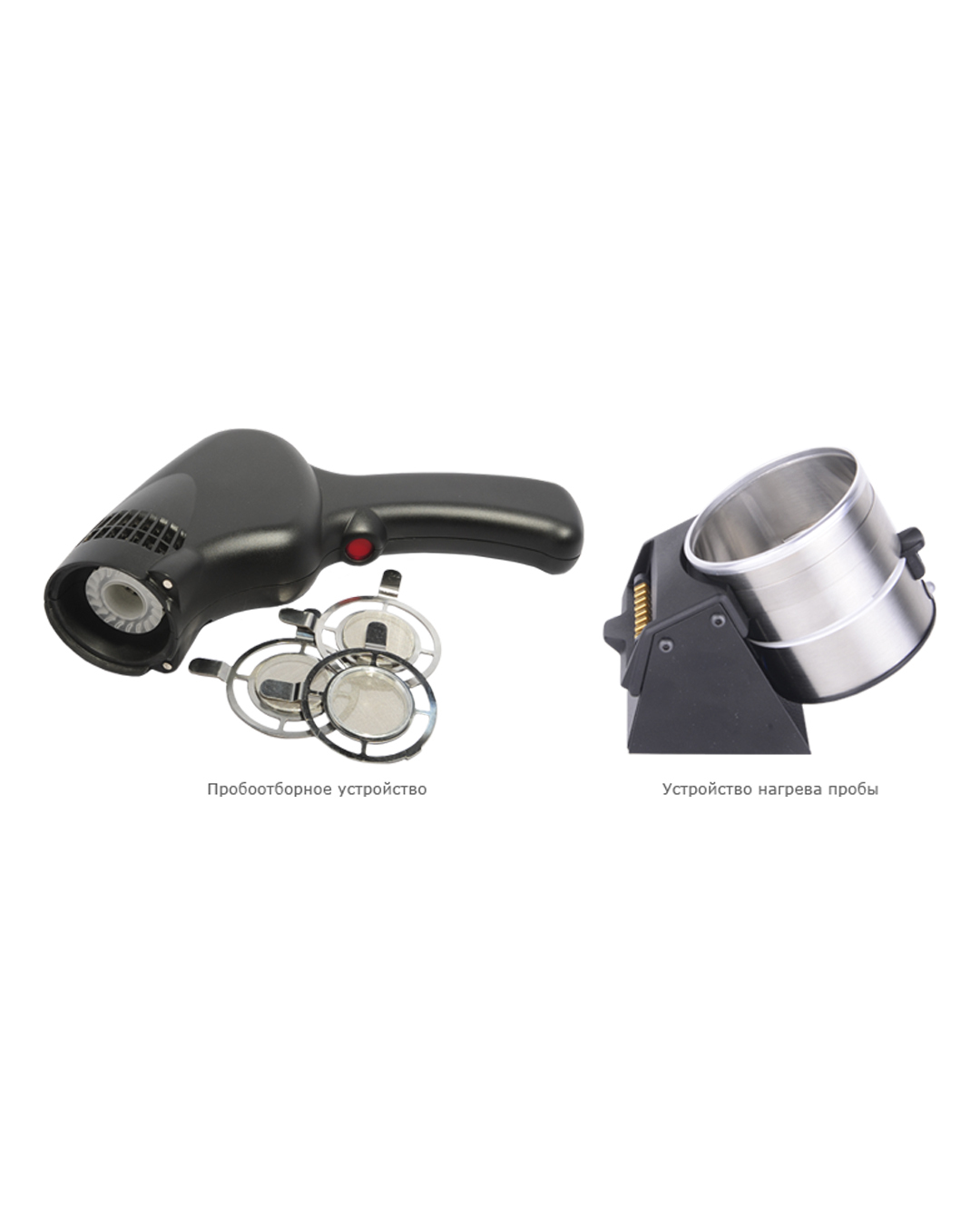

Пробоотборное устройство с комплектом металлических сеток-концентраторов предназначено для сбора проб в труднодоступных местах (микрочастиц и паров ВВ), и в условиях запыленной и задымленной атмосферы. Устройство питается от встроенной аккумуляторной батареи.
Использование детектора совместно с устройством нагрева пробы позволяет проводить анализ проб, снятых с поверхности контролируемых объектов, и тем самым существенно расширить его возможности, а именно:
— детектировать ВВ в газовой (пары) и твердой (микрочастицы) фазах;
— расширить номенклатуру выявляемых ВВ за счет таких труднолетучих веществ, как гексоген, ТЭН, октоген и составов на их основе, в том числе - пластических и эластичных ВВ;
— уменьшить зависимость обнаружительных возможностей детектора от климатических условий: влажности, температуры и турбулентности воздуха;
— проводить практически одновременный отбор проб в нескольких местах, используя автономное пробоотборное устройство и/или салфетки.
Детектор позволяет обнаруживать следовые количества ВВ на основе ТНТ, нитроглицерина (НГ), ТЭНа, ЭГДН, гексогена, октогена, тетрила и нитроцеллюлозных порохов, включая смесевые ВВ на их основе: SEMTEX (пластические и эластичные ВВ на основе гексогена, ТЭНа или их смеси), составы типа В (ТГ-20, ТГ-40, ТГ-60, МС, ТГАФ), типа С (С1, С2, С3, С4, ПВВ-4, ПВВ-5А, ПВВ-7, ПВВ-12М, ЭВВ-11, ЭВВ-32 и т.п.), Н-6, Cyclotol, HBX, Minol 2, аммотол (Amatol, скальный аммонит, аммонит № 6-ЖВ), Primacord, Primasheet, Tetritol, Tritonal, Cordit N, А-IX-1, А-IX-2, А-IX-20, октолы, окфолы и другие смесевые ВВ отечественного и иностранного производства.

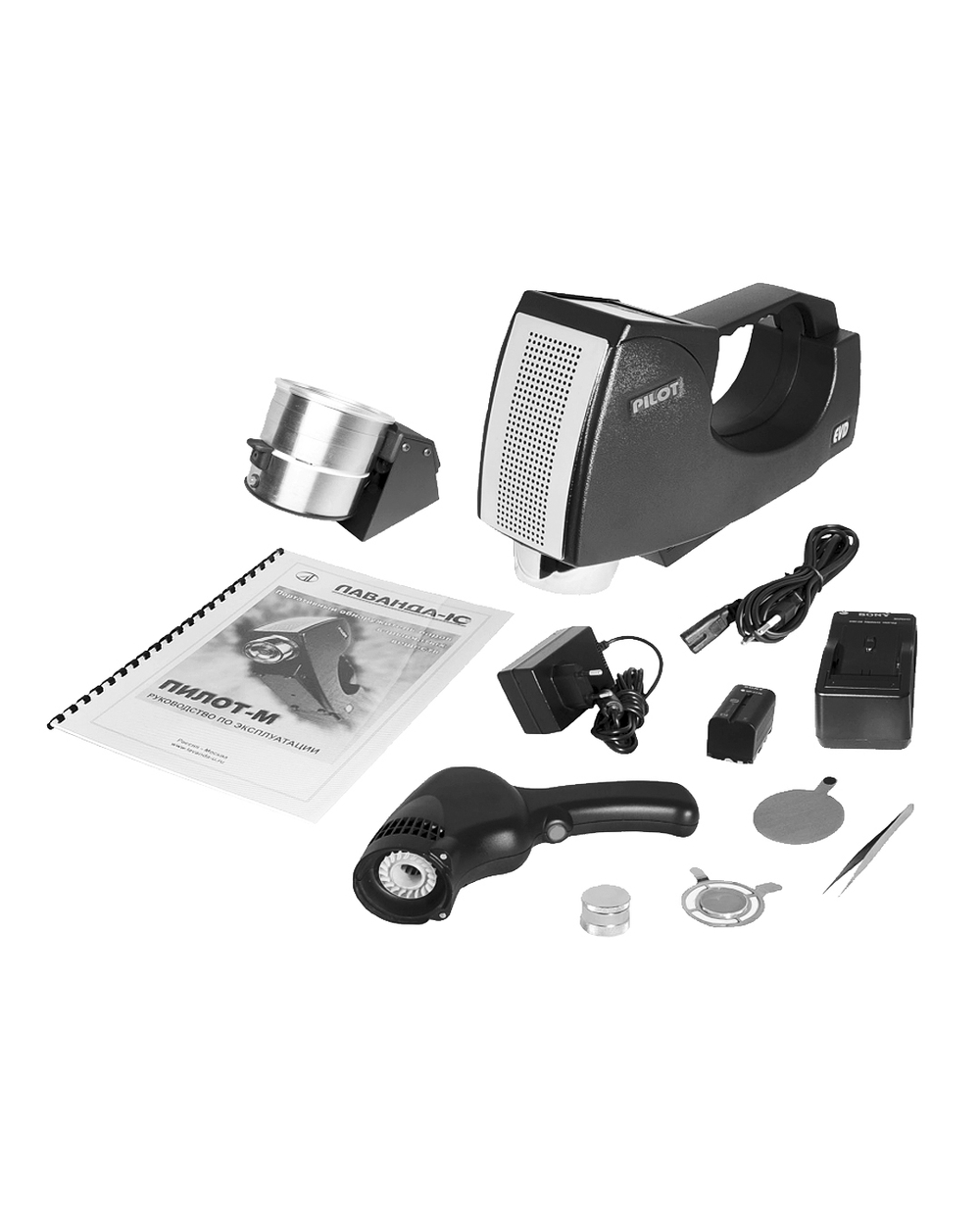

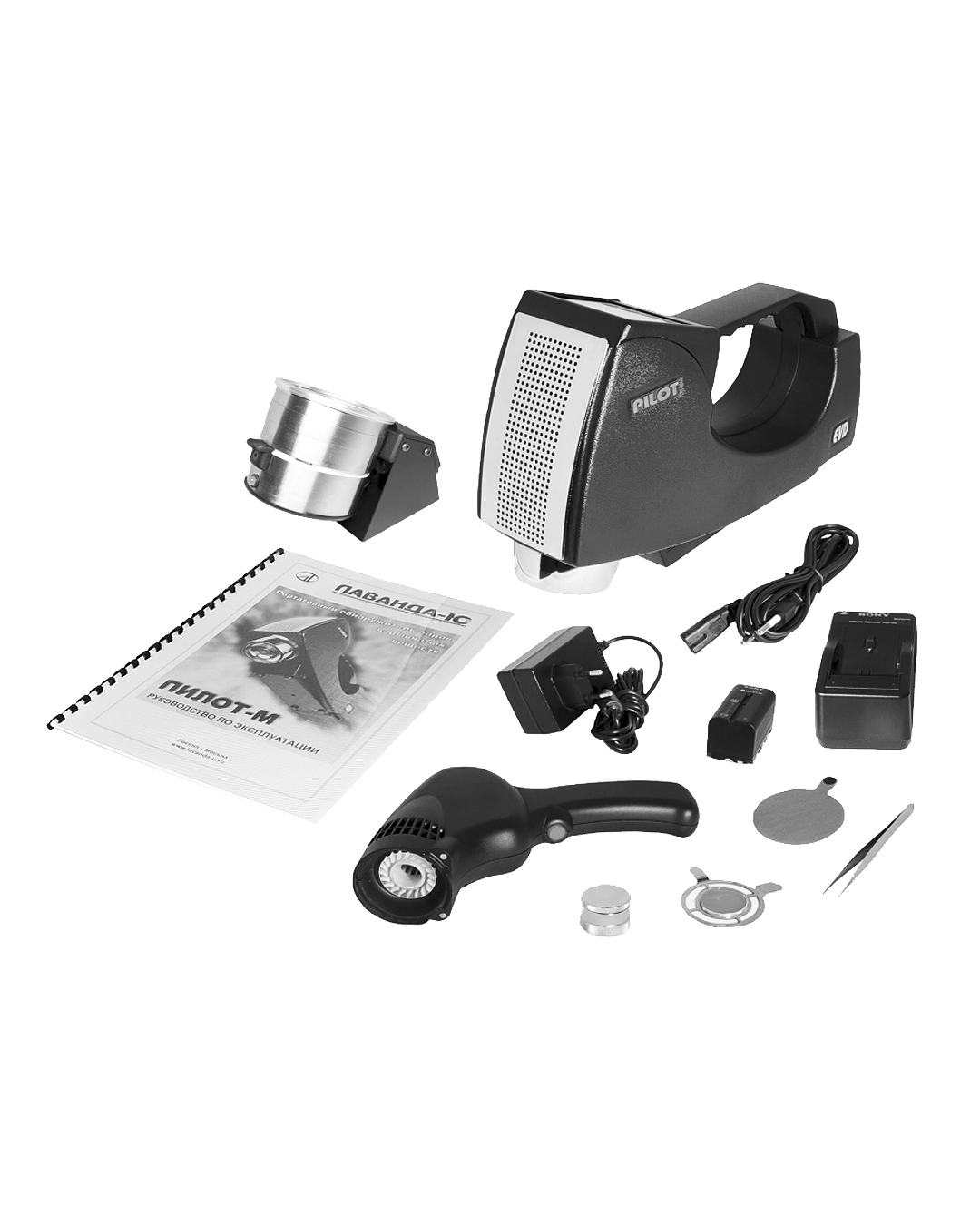

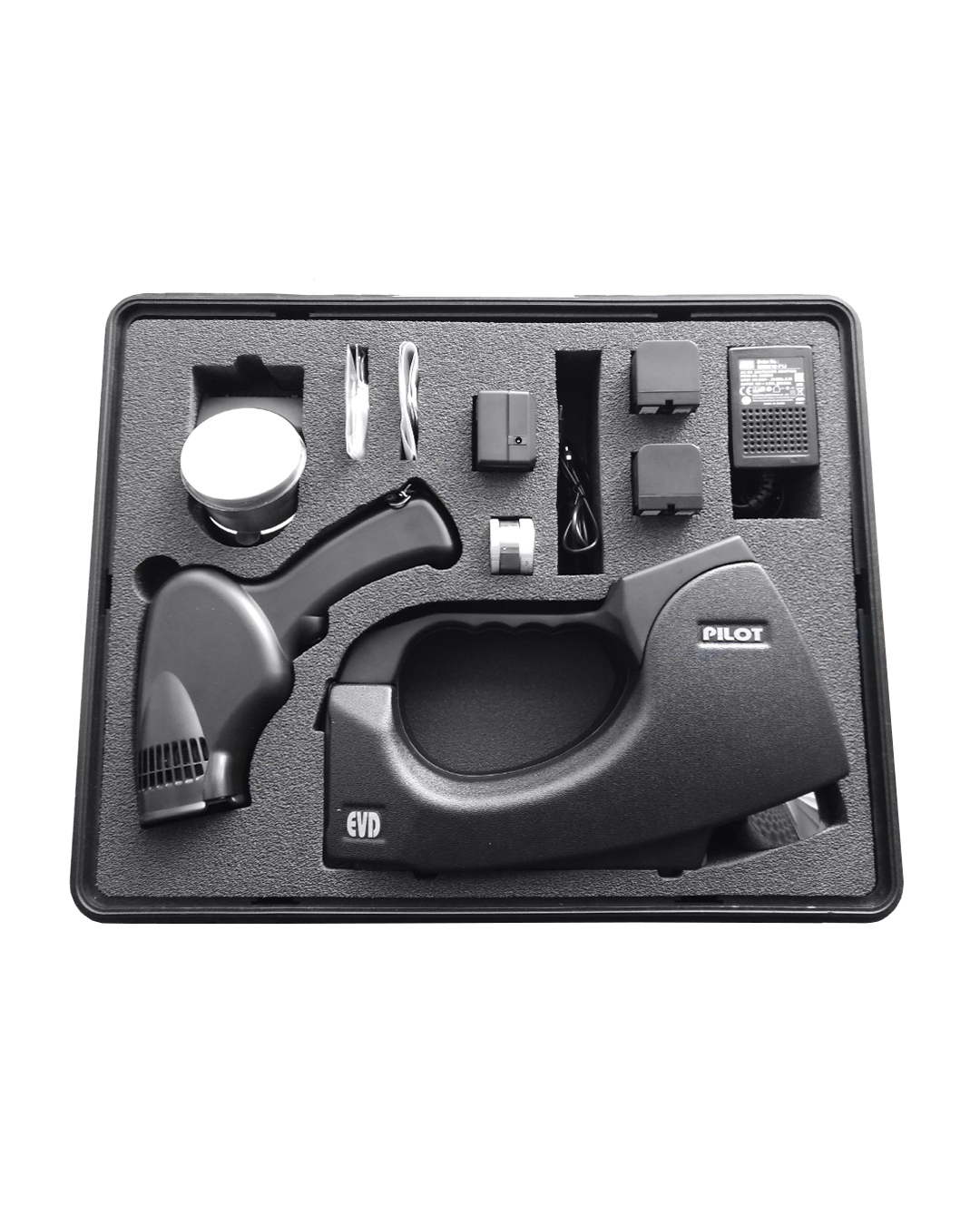

Комплектация:
• Детектор паров ВВ – 1 шт.
• Имитатор ВВ (тестовый образец) – 1 шт.
• Устройство нагрева пробы – 1 шт.
• Пробоотборное устройство – 1 шт.
• Металлическая сетка-концентратор – 3 шт.
• Специальная (пробоотборная) салфетка – 30 шт.
• Сетевой кабель зарядного устройства – 1 шт.
• Зарядное устройство – 1 шт.
• Аккумуляторная батарея – 2 шт.
• Пинцет – 1 шт.
• Сетевой адаптер – 1 шт.
• USB-кабель – 1 шт.
• Носитель с программным обеспечением – 1 шт.
• Инструкция по эксплуатации – 1 шт.
• Транспортная чемодан – 1 шт.
